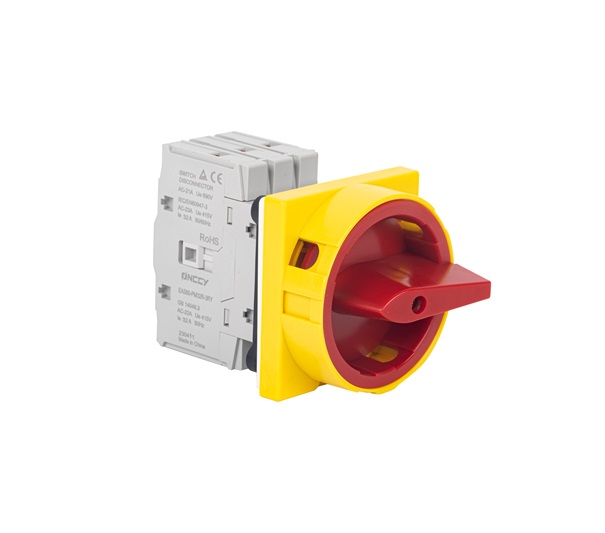

面板安装型EDS7直流隔离开关可直接安装在设备面板表面，适用于控制柜、配电箱等需要正面操作的场景。PM系列旋钮操作方向为9点钟方向闭合、12点钟方向断开。
面板安装型EDS7直流隔离开关可直接安装在设备面板表面，适用于控制柜、配电箱等需要正面操作的场景。PM系列旋钮操作方向为9点钟方向闭合、12点钟方向断开。
| 层数 | 600Vdc | 800Vdc | 1000Vdc | 1100Vdc | 1200Vdc | 1300Vdc | 1500Vdc | 1600Vdc | 型号 |
|---|---|---|---|---|---|---|---|---|---|
| 2/3/4/6/8/10 | 32 | 26 | 13 | 13 | 10 | 10 | 5 | 5 | EDS7XX/13/YZ |
| 2/3/4/6/8/10 | 40 | 30 | 20 | 20 | 12 | 12 | 6 | 6 | EDS7XX/20/YZ |
| 2/3/4/6/8/10 | 55 | 45 | 25 | 25 | 15 | 15 | 8 | 8 | EDS7XX/25/YZ |
| 2/3/4/6/8/10 | — | 50 | 40 | 40 | 30 | 30 | 20 | 12 | EDS7XX/40/YZ |
| 2/3/4/6/8/10 | — | 63 | 50 | 50 | 40 | 35 | 32 | 16 | EDS7XX/50/YZ |
（注：表格中数值为额定电流，单位A）
