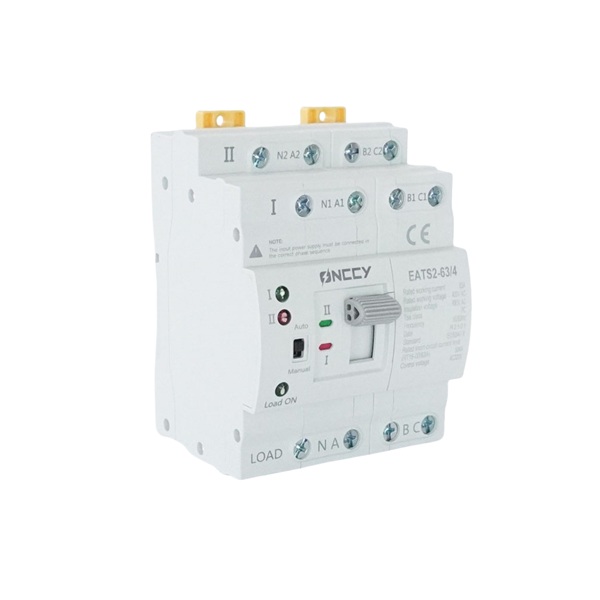

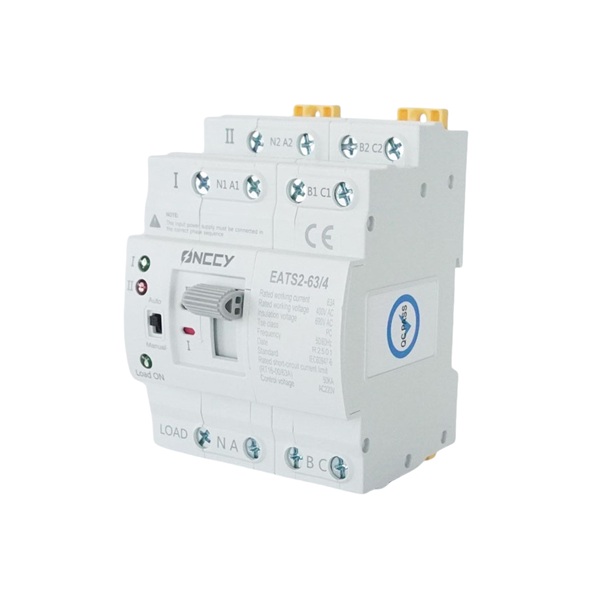

EATS2-4P 是 ONCCY（欧申电气）推出的 PC 级（一体式）4P 双电源自动转换开关 ，额定工作电压 AC 400V ，适用于 三相四线 / 三相五线系统 。
该产品采用 双工位（I-II）设计 ，在 A 常用电源（Common power）与 B 备用电源（Backup power / Generator）之间自动检测并切换。当常用电源出现欠压、过压、断相、缺相等异常时，自动切换至备用电源 ；常用电源恢复后自动切回，确保三相负载不间断供电。

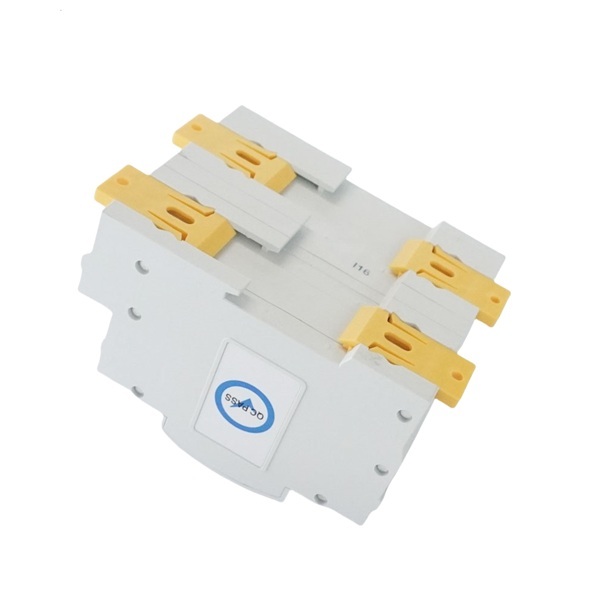

P 结构可同时切换 A/B/C 三相及 N 线（中性线） ，保证三相负载的相序完整性与中性线的正确分断。采用 DIN 35mm 标准导轨卡扣安装 ，整机尺寸 108×82.5×78mm （约 4.5 个标准模数），适用于 三相配电箱、小型工厂、商业三相系统、光伏三相系统 等场景。
亮点特征 1. PC 级一体式结构，切换安全无短路 PC Class（PC 级） ：可在带载情况下接通和分断，切换过程中不会产生短路电流 ，从根本上保障配电系统安全；主体一体化设计，机械与电气寿命显著优于 CB 级（断路器组合式）ATS。 2. 毫秒级切换，< 50ms 切换速度 < 50 ms ，在常用电源失效瞬间迅速切换至备用电源，有效避免三相设备断电重启、电机停转、控制回路失电及数据丢失 。 3. 紧凑体积，DIN 导轨即插即装 35mm 标准 DIN 导轨卡扣安装 ，像普通微型断路器一样直接卡入配电箱导轨；整机尺寸 108×82.5×78mm ，仅占用约 4.5 个标准模数，适用于紧凑型三相配电箱。 4. 双电源状态可视化 配备 IU（I 路正常）/ EU（II 路异常）指示灯 ； 合闸指示灯 绿色 ON / 红色 OFF ； 当任一电源出现欠压或过压故障时，指示灯闪烁告警 ，现场状态一目了然。 5. 自动 / 手动双模式 面板自带 Auto / Manual（自动/手动）切换拨杆 与 手动操作手柄 ； 自动模式下由控制电路检测并切换，手动模式用于维护检修； 配备 机械弹簧互锁机构 ，防止带电误操作。 6. 过压 / 欠压双重保护 内置过压、欠压保护功能，保护阈值精准：AC 220V / 50Hz ：欠压 175V / 恢复 195V；过压 260V / 恢复 240V（±5V）AC 110V / 50Hz ：欠压 85V / 恢复 95V；过压 145V / 恢复 130V（±5V） 7. 三相 + N 全极切换 4P 结构同时切换 A / B / C 三相及 N 线（中性线） ； 保证三相负载相序完整，满足 GB 50054 等规范对中性线分断的要求。 8. 适配三相太阳能光伏系统 原厂定位 "Leading Manufacturer Protects Solar Power Safety" ，可作为三相光伏逆变器输出 / 市电 / 储能之间的切换开关； 适用于三相光伏并网、离网及工商业储能系统。 9. 宽广电流规格（6A~63A） 单壳架覆盖 6A / 10A / 16A / 20A / 25A / 32A / 40A / 50A / 63A ，一套壳架即可满足从小型三相控制回路到中型三相动力回路的全场景需求。 10. 清晰接线标识 端子丝印清晰，接线直观不易出错：常用电源 ：N1 / A1备用电源 ：N2 / A2 / B1 / C1负载输出 ：N / A / B / C 螺丝扭矩 2.5 N·m ，接线可靠。 技术参数表 4.1 基本参数 参数项 规格 产品系列 EATS2 PC 级自动转换开关 极数 4P（A/B/C 三相 + N 线） 框架电流 63A 额定工作电流 Ie（A） 6 / 10 / 16 / 20 / 25 / 32 / 40 / 50 / 63 额定工作电压 Ue AC 400V 额定绝缘电压 Ui 690V 额定冲击耐受电压 Uimp 8kV 额定频率 50 / 60 Hz 使用类别（Usage Category） AC-31B 开关等级 PC 级 ：可在带载情况下接通和分断，不会在切换过程中产生短路电流额定限制短路电流 Iq 50kA 短路保护电器（推荐熔断器） RT16-00-63A 机械寿命 ≥ 8000 次 电气寿命 ≥ 1500 次
4.2 控制与保护参数 参数项 规格 额定控制电压 Us AC 220V / 110V，50 / 60 Hz 控制回路正常工作范围 85% Us ~ 110% Us 过压 / 欠压保护（AC 220V / 50Hz） 欠压：175V，恢复：195V；过压：260V，恢复：240V（±5V） 过压 / 欠压保护（AC 110V / 50Hz） 欠压：85V，恢复：95V；过压：145V，恢复：130V（±5V） 切换时间 < 50 ms 过电压类别 主电路 III 类；控制及辅助电路 II 类 防护等级 IP30 污染等级 3 级（装配柜中）
4.3 工作条件 项目 范围 工作环境温度 -5℃ ~ +40℃ （24h 平均 ≤ +35℃）储存环境温度 -25℃ ~ +55℃ （短时可达 +70℃ / 24h 内）安装海拔 ≤ 2000m 相对湿度 +40℃ 时 ≤ 50%，较低温度下允许更高湿度（如 +20℃ 时可达 90%） 安装方式 DIN 35mm 标准导轨卡扣安装 ，可垂直或水平安装于配电柜内接线螺丝扭矩 2.5 N·m
4.4 外形尺寸 型号 长 × 宽 × 高（mm） 模块宽度 EATS2-XX/4（4P） 108 × 82.5 × 78 约 4.5 个标准模数
4.5 接线端子布局 电源侧 端子 负载侧 端子 常用电源 N N1 负载 N N 常用电源 A 相 A1 负载 A A 备用电源 N N2 负载 B B 备用电源 A 相 A2 负载 C C 备用电源 B 相 B1 — — 备用电源 C 相 C1 — —
应用场景 1. 小型工厂与车间 小型三相配电箱主开关 ：市电—市电双电源切换；三相动力回路 ：电机、风机、水泵等设备的双电源保障；生产线控制柜 ：PLC、变频器供电切换。2. 三相光伏 / 工商业储能 三相光伏并网系统 ：逆变器输出与市电之间的自动切换；工商业储能系统 ：电池组、逆变器、市电三者间的切换保护；三相离网系统 ：电池组与备用柴油发电机之间的切换。3. 商业建筑三相配电 商场、超市、写字楼 的三相主备电源切换；空调机组、电梯、消防泵 等三相动力负荷的双电源保障（63A 以内回路）；餐饮门店 ：三相厨房设备的主备电源切换。4. 通讯与数据中心 通讯基站三相供电 ：市电—蓄电池 / 发电机切换；小型 IDC 机房、边缘计算节点 ：63A 以内的三相 ATS 需求；网络机柜配电 ：UPS 与市电切换。5. 工业自动化与控制 DCS / SCADA 控制柜 三相供电切换；自动化仪表、传感器 供电保障；机器人工作站、数控机床 辅助电源切换。6. 医疗与实验室 小型诊所、化验室 三相配电；医疗设备专用三相回路 的主备电源切换。7. 应急照明与消防三相回路 应急照明配电箱 （三相回路）；消防泵、排烟风机 等消防负荷末端（63A 以内，需与消防系统联动）。8. 基础设施与公共建筑 车站弱电系统、信号电源 三相双电源保障；高速公路收费站、服务区 小型三相配电箱。
