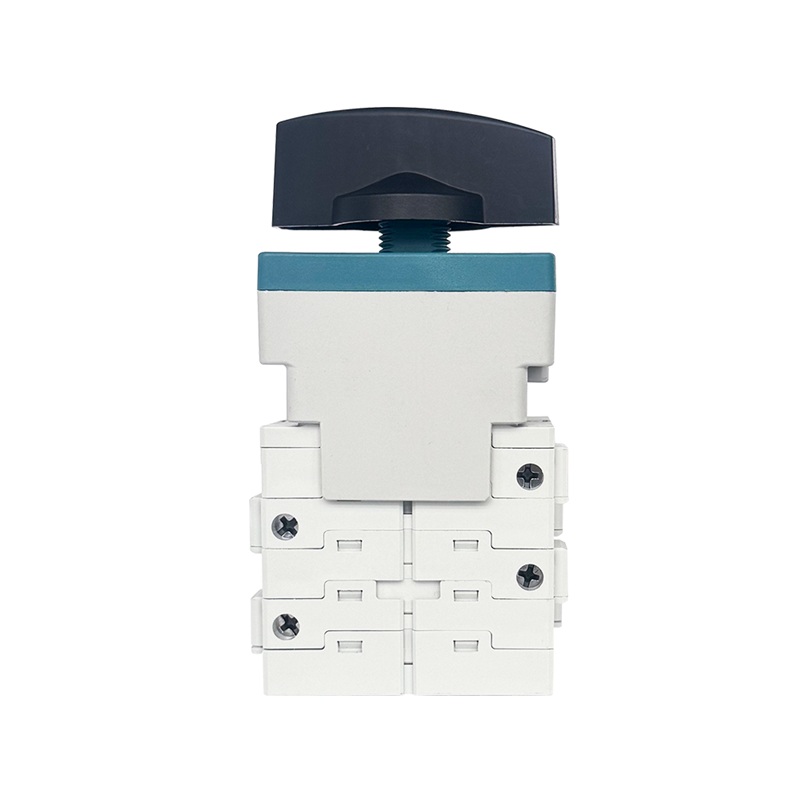

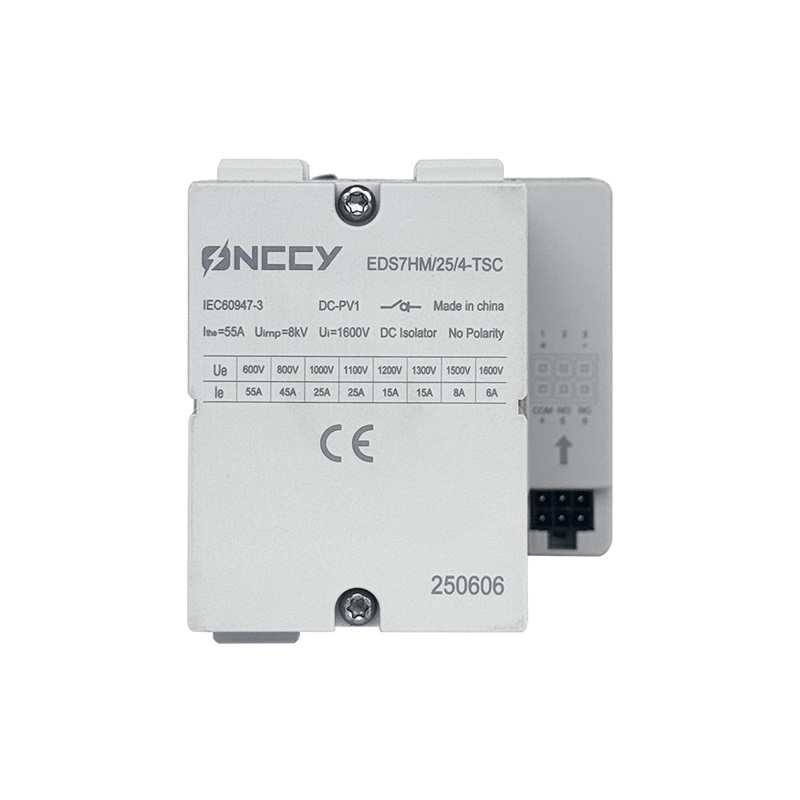

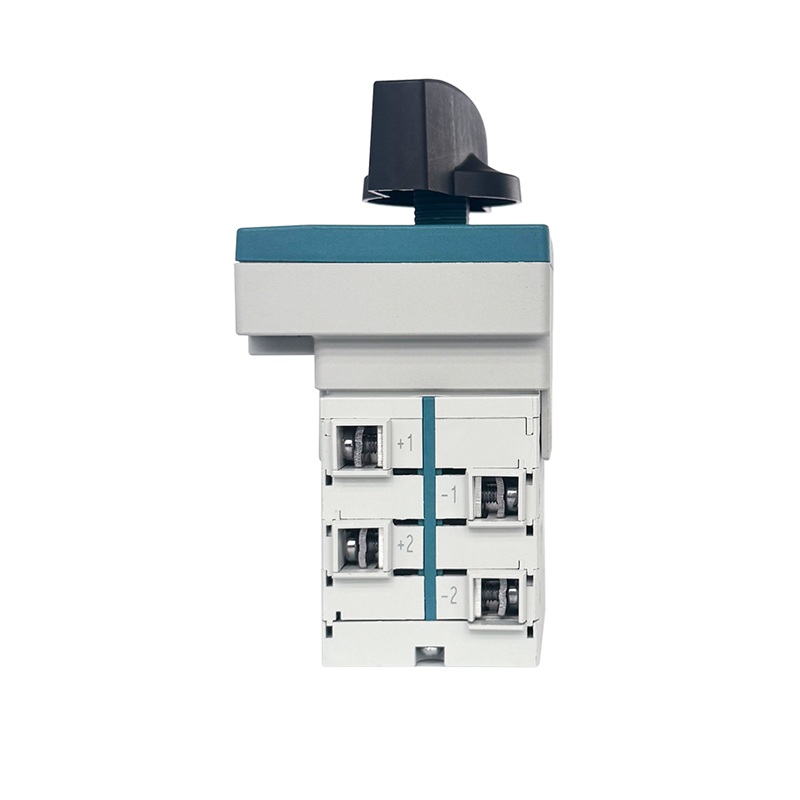

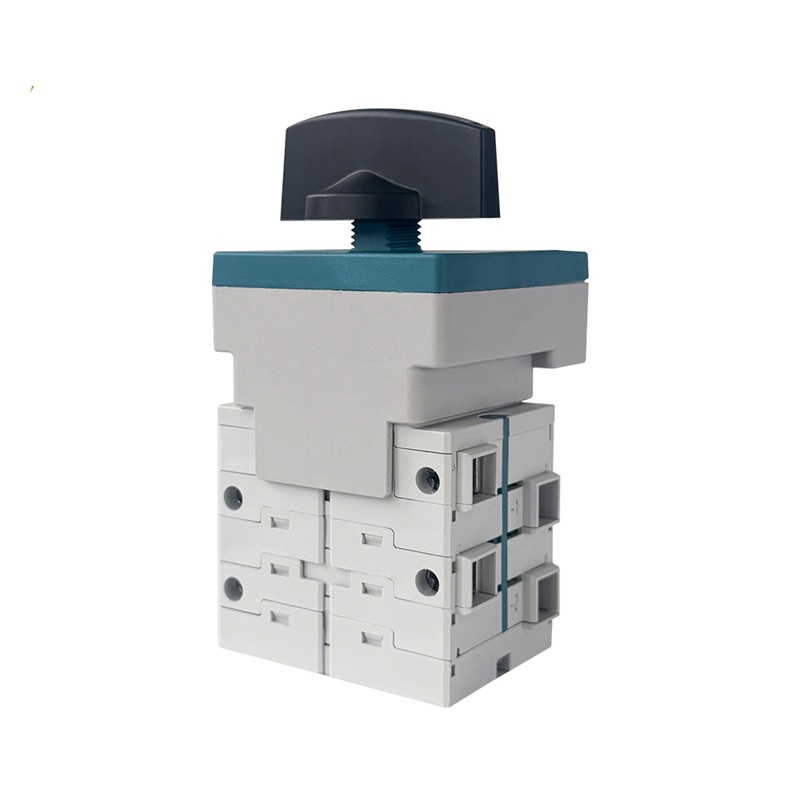

EDS7-4P 是一款模块化直流隔离开关，集成电磁分励脱扣机构（Shunt Release），专为 1000V 及以下直流配电系统提供可靠的负载隔离与远程快速分断保护。产品采用无极性直流灭弧设计，内部触点串并联可适配 4 极（4P）接线方案；面板开孔安装（HM）结构配合 IP66 防护轴套，适合光伏逆变器、储能变流器及直流充电桩等设备的机柜面板安装。通过 IEC/EN 60947-3、GB/T 14048.3 标准验证，使用类别 DC-PV1。
| 项目 | 符号 | EDS7-4P 规格 |
| 额定绝缘电压 | Ui | 1600V DC |
| 额定冲击耐受电压 | Uimp | 8kV |
| 额定工作电压 | Ue | 1000V DC（可覆盖 600V/800V 系统） |
| 额定发热电流 / 可选额定电流 | Ith / In | Ith 32~63A；In 13A / 20A / 25A / 40A / 50A |
| 额定短时耐受电流（1s） | Icw | 780A |
| 额定短路接通能力 | Icm | 1200A |
| 使用类别 | - | DC-PV1（符合 IEC/EN 60947-3、GB/T 14048.3） |
| 极数 | - | 4P（4 极） |
| 触点间距（每极） | - | 8mm |
| 电气寿命 | - | 3000 次 |
| 机械寿命 | - | 10000 次 |
| 操作温度范围 | - | −40°C ~ +85°C |
| 存储温度范围 | - | −40°C ~ +85°C |
| 污染等级 | - | 3 |
| 过电压类别 | - | II |
| 轴套/安装螺母防护等级 | - | IP66 |
| 机械冲击 | IK | 08 |
| 接线导线截面 | - | 实心/绞合/带端头软线 4~16mm² |
| 端子螺钉扭矩 M4 | - | 1.2~1.8N·m |
| 安装方式 | - | HM 面板开孔安装 |
| 分励脱扣控制电压 | - | DC 5V ~ 8V |
| 分励脱扣最小动作电流 | - | ≤2.5A |
| 分励脱扣最大动作时间 | - | ≤6ms |
| 分励脱扣电气寿命 | - | 1000 次 |
| 辅助触点（TSC 型） | - | 50~500mA / 30VDC（1NO+1NC） |
注：不同额定电流对应的热电流与电压降额关系详见本资料“电压/电流降额对照表”。
