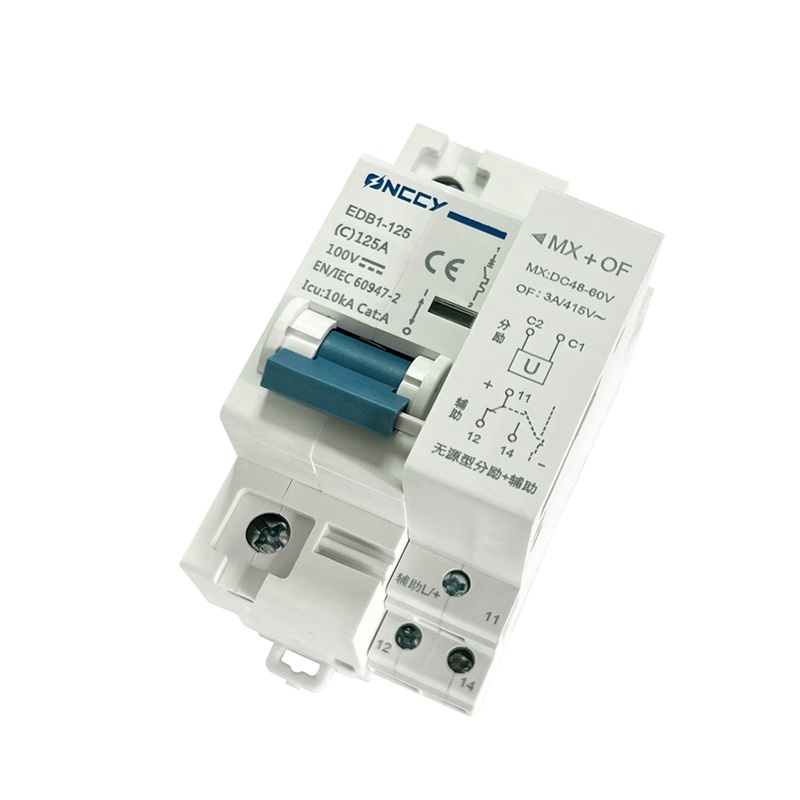

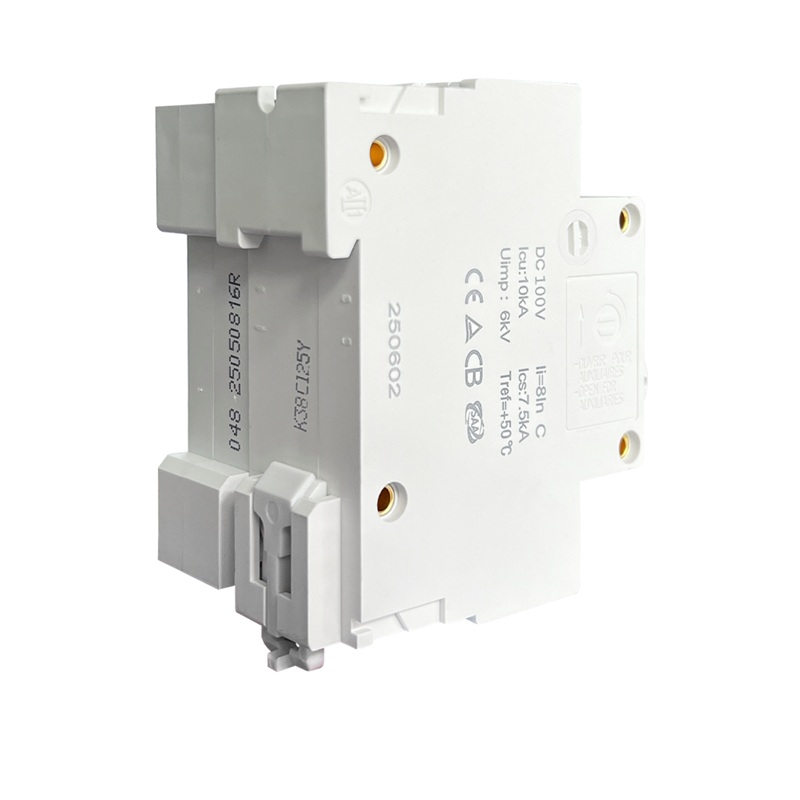

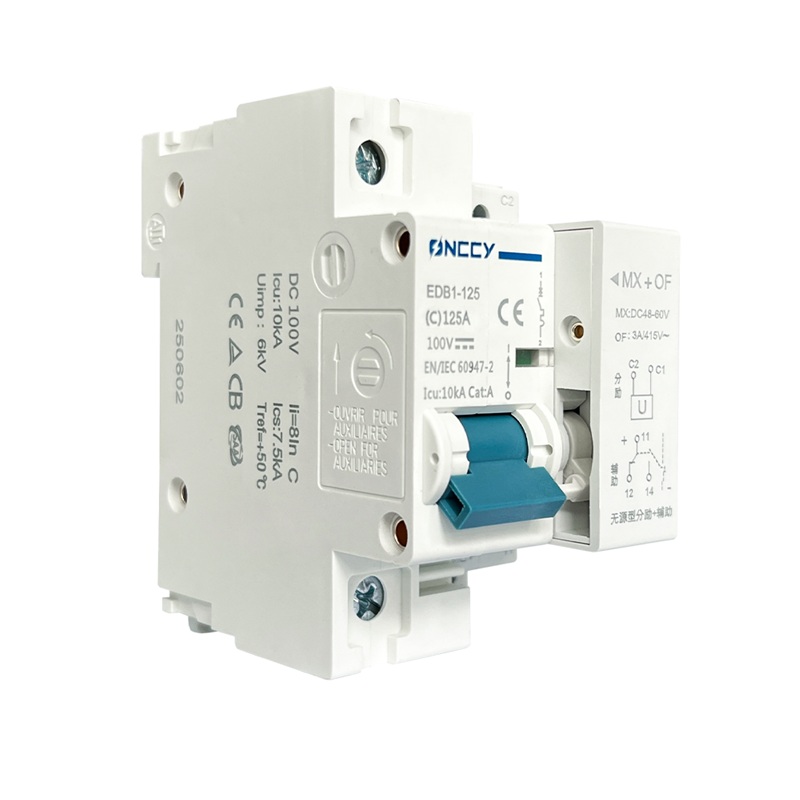

EDB1-125(W) 1P 单极带分励脱扣直流无极性断路器是 ONCEY 面向低压储能系统推出的智能保护与控制一体化器件。在继承 EDB1-125 系列核心的过载/短路双保护能力基础上，该型号集成了分励脱扣线圈（MX）与辅助触点（OF）一体式无源模块，支持外部控制信号触发远程分闸操作——当储能系统 BMS 检测到电池过温、过压或通信故障等异常工况时，可通过分励脱扣单元实现毫秒级紧急切断。额定工作电压 100VDC，壳架电流 125A（可选 80A/100A/125A），极限短路分断能力达 6kA 或 10kA（H 型），绝缘电压 500VDC。产品采用无极性灭弧技术，正负极接线方向不受限制，配合 C 型热磁复合脱扣曲线，完美适配户用储能电池簇支路保护、小型 UPS 直流输入保护及通信基站蓄电池组管理等场景。
| 参数项目 | EDB1-125(W) / 1P 规格值 |
|---|---|
| 型号代码格式 | EDB1-125 H B [电流] 1 (W) 示例：EDB1-125 H B 125 1 (W) |
| 品牌 / 系列 | ONCEY / EDB1-125 系列 |
| 产品形态 | 直流无极性微型断路器 + 集成式分励脱扣（MX+OF 一体式无源型） |
| 极数配置 | 1P（单极） |
| 额定工作电压 Ue | 100 VDC |
| 壳架电流 In | 125 A（可选 125A / 250A 框架） |
| 额定电流可选档位 | 80A / 100A / 125A |
| 额定绝缘电压 Ui | 500 VDC |
| 额定冲击耐压 Uimp | 6 kV |
| 脱扣曲线类型 | B 曲线 或 C 曲线（热磁复合） |
| 极限短路分断能力 Icu | 6 kA（标准型）/ 10 kA（H 型） |
| 运行短路分断能力 Ics | 6 kA / 7.5 kA |
| 电气寿命 | 额定 125A：≥200 次；额定 80A/100A：≥300 次 |
| 机械寿命 | ≥ 10,000 次 |
| 过电压类别 | III 类 |
| 污染等级 | 3 级 |
| 防护等级 | IP40（本体）/ IP20（接线端子） |
| 耐湿热等级 | Class 2 |
| 相对湿度 | ≤ 95% |
| 抗振动性能 | 符合 IEC 60068-2-6 标准 |
| 抗机械冲击 | 符合 IEC 60068-2-27 标准 |
| 端子接线容量 | 2.5 ~ 50 mm² |
| 端子紧固扭矩 | 2.5 N·m |
| 使用环境温度 | -30℃ ~ +70℃ |
| 存储环境温度 | -40℃ ~ +85℃ |
| 安装方式 | DIN 导轨（TH35-7.5） |
| 海拔限制 | ≤ 2000 m |
| 执行标准 | IEC 60947-2 |
| 外形尺寸（宽×高×深） | 27 × 76.5 × 86 mm |
| 重量 | 约 0.17 kg / 极 |
| 分励脱扣参数项 | 规格值 |
|---|---|
| 模块类型 | 分励 MX + 辅助 OF 一体式，无源型 |
| 额定绝缘电压 | 415 V |
| 额定控制电压 Us 范围 | DC：12–24V / DC：48–60V / DC：30–80V |
| 工作温度范围 | -30℃ ~ +70℃ |
| 最大吸合时间 | < 20 ms |
| 吸合电压范围 | (0.7 ~ 1.1) Us |
| 辅助触点 OF 容量 | 3A / 240V(AC) 或 415V(AC) |
| 接线扭矩 | 0.3 ~ 0.8 N·m |
| 接线能力 | 1 ~ 2.5 mm² |
| 附加宽度尺寸 | 28.5 mm |
