在光伏发电、储能系统、工业配电与电机控制领域，有一个元器件几乎无处不在，却常常被低估——它就是熔断器式隔离开关（Fused Disconnector，也称熔断器隔离开关或负荷隔离开关）。它既承担着电路隔离的安全职责，又兼具短路保护的熔断功能，是"隔离 + 保护"二合一的关键设备。

本文将以 ONCCY EAS80-EMF 系列金属外壳熔断器式隔离开关为例，从定义、工作原理、核心优势、应用场景到选型方法，为您做一次系统的讲解，帮助您在项目中做出正确的选择。

什么是熔断器式隔离开关？

熔断器式隔离开关是一种将隔离开关与熔断器集成于一体的电器设备。它通常由底座、可动触头、熔断器安装座和操作机构组成，熔断器本身兼作动触刀使用——当熔断器熔断时，电路被物理断开，形成可见的断点。

要理解它的价值，需要先看它融合的两种功能：

隔离功能：在设备检修或维护时，将电路与电源可靠断开，并形成明显可见的断点，防止误送电，保障作业人员人身安全。国际电工标准（如 IEC 60947-3）对隔离功能有严格要求，隔离位置必须可靠、可锁定，并具备明确的指示。

熔断保护功能：当电路发生短路或严重过载时，熔断器在极短时间内熔断，切断故障电流。熔断器以分断能力高、限流特性好著称，是短路保护最可靠的方式之一。

将两者结合后，熔断器式隔离开关实现了"一机两用"：正常运行时作为隔离开关使用，故障时由熔断器完成短路保护，无需再单独安装熔断器底座，节省空间、降低成本、简化接线。

熔断器式隔离开关的工作原理

熔断器式隔离开关的操作过程可以概括为三个状态：

合闸（ON）状态：操作手柄旋转至 ON 位置，熔断器两端触头与电路可靠接触，电流正常通过，设备运行。

分断（OFF）状态：手柄旋转至 OFF 位置，熔断器随动触头一起脱离电路，形成明显的隔离断点。此时箱门可以打开，更换熔断器或进行下游设备检修。

故障熔断状态：当电路发生短路，流过熔断器的电流超过其熔断值时，熔断体迅速熔断，切断故障电流。即使手柄仍处于 ON 位置，电路也已经断开，故障不会蔓延。

以 ONCCY EAS80-EMF 系列为例，产品采用正面旋转手柄操作，手柄带有清晰的 ON/OFF 状态指示，并在安全设计上做了双重保障：

• OFF 位置可挂锁：检修人员在断开开关后可加挂挂锁，从物理上杜绝他人误合闸，符合"上锁挂牌"（LOTO）安全运维规范；
• ON 位置门联锁：开关处于合闸状态时，箱门被机械联锁锁定，无法带电打开箱门，避免触碰带电部件。

熔断器式隔离开关的核心优势

1. 隔离与保护一体化，节省安装空间

传统方案需要"隔离开关 + 熔断器底座"两个设备串联安装，接线点多、占用空间大。熔断器式隔离开关将两者合而为一，一台设备、一次接线即可完成，特别适合空间紧凑的配电柜和户外箱体。

2. 短路分断能力可靠

熔断器的分断能力通常远高于同等级断路器，且具有限流特性——在短路电流尚未达到预期峰值之前就将其切断，从而保护电缆和下游设备免受巨大热应力与电动力的冲击。对于光伏、储能等故障电流较大的应用，这一特性尤为重要。

3. 安全的可视断点

与断路器不同，熔断器式隔离开关分断后形成物理上完全断开的可见断点，检修人员可以直观确认电路已经断开，再配合挂锁功能，人身安全得到最大程度保障。

4. 维护简单、成本低

熔断器属于成熟、可靠的被动保护元件，无复杂的机械脱扣机构，长期运行免维护。故障后只需更换同规格熔断体，恢复成本低、周期短，备件管理简单。

5. 适应恶劣环境

以 ONCCY EAS80-EMF 系列为例，产品采用冷轧钢板箱体、RAL7035 粉末喷涂处理，防护等级达 IP65，能够抵御粉尘、雨水和机械冲击，可直接安装于户外、车间、矿山等严苛环境，无需额外配置防护箱。

熔断器式隔离开关的主要应用场景

光伏发电系统

光伏组串和逆变器直流侧、交流侧都需要可靠的隔离与保护。熔断器式隔离开关可以在系统维护时安全隔离，在发生短路故障时快速切断电路，是光伏汇流箱、逆变器配套箱中的常见配置。

储能系统

储能电池簇、变流器（PCS）回路故障电流大、危害高，熔断器式隔离开关凭借高短路分断能力和可靠的隔离断点，为储能系统的检修与故障保护提供双重保障。

电机控制与保护

风机、水泵、压缩机、输送带等电机负载启动电流大、运行电流波动明显。EAS80-EMF 系列的使用类别为 AC-23A，可安全分断包括高感性负载在内的各类负载，适用于电机的电源隔离与短路保护。

工业配电系统

在工厂配电柜、车间动力箱中，熔断器式隔离开关常作为主开关或大功率馈线开关使用，为机床、生产线等设备提供电源隔离和短路保护。

户外与恶劣环境配电

得益于 IP65 金属外壳，港口、矿山、农业灌溉、市政设施等粉尘、潮湿环境中的配电回路，同样可以放心选用。

五、如何选型？四个关键步骤

第一步：确定额定电流

根据被保护回路的计算电流选择开关额定电流，并留有一定裕度。常见规格有 32A、63A、80A、100A、125A。以三相 400V 系统为例，各电流等级对应的适配功率大致如下：

第二步：确定极数与使用类别

三相系统一般选用 4P（三极 + 中性极），确保中性线同步隔离。使用类别方面，AC-23A 覆盖范围最广，可分断电动机等高感性负载，建议优先选择。ONCCY EAS80-EMF 全系列均为 4P、AC-23A 规格。

第三步：核对熔断器规格

根据下游设备与电缆的短路保护要求，选择对应规格的熔断体（如 NH、BS88 等标准系列），并确认熔断器与开关额定电流匹配。更换熔断体时务必使用同规格产品，严禁以铜丝等替代。

第四步：确认安装环境

户外或粉尘环境应选择 IP65 及以上防护等级的金属外壳产品；需要频繁检修的回路，优先选择带挂锁与门联锁功能的型号；安装方式以壁挂式为主，需预留足够的操作与开门空间。

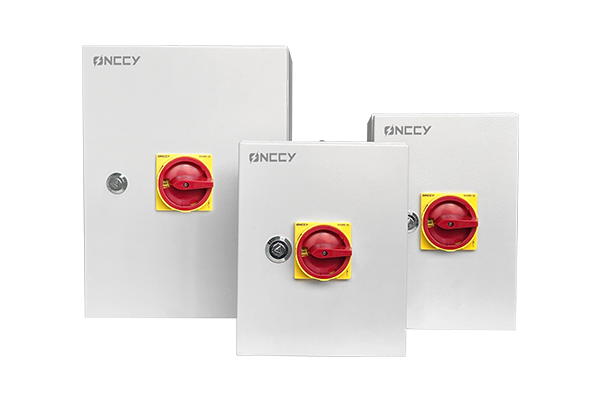

ONCCY EAS80-EMF 系列熔断器式隔离开关

ONCCY EAS80-EMF 系列是专为三相交流系统设计的金属外壳熔断器式隔离开关，与同系列的 EAS80-EM 旋转隔离开关共享设计语言与安全理念，额定电流覆盖 32A 至 125A，可满足从户用光伏到中大型工业配电的绝大部分需求。

系列规格总览

注：各型号外形尺寸以 ONCCY 官方技术图纸为准，欢迎联系我们的技术团队获取详细资料。

系列亮点

• 五种电流规格，覆盖面广：从 32A 到 125A 一站配齐，全系列 4P 结构，三相四线制系统通用；
• AC-23A 使用类别：可安全分断电动机等高感性负载，适用范围远超普通隔离开关；
• IP65 金属外壳：冷轧钢板箱体，RAL7035 粉末喷涂，防尘防水、抗冲击、耐腐蚀，户外安装无忧；
• 双重安全闭锁：OFF 挂锁 + ON 门联锁，从制度与机械两个层面杜绝误操作；
• 国际认证：通过 TÜV、CE 认证，满足出口与国内高标准工程要求。

常见问题（FAQ）

Q1：熔断器式隔离开关和普通隔离开关有什么区别？

普通隔离开关只提供隔离功能，不具备短路保护能力；熔断器式隔离开关在隔离功能之外，还通过内置熔断器实现短路保护，一台设备即可完成"隔离 + 保护"，省去单独安装熔断器底座的成本与空间。

Q2：熔断器式隔离开关能带负载操作吗？

可以，但取决于其使用类别。ONCCY EAS80-EMF 系列的使用类别为 AC-23A，允许带负载分断包括电动机在内的高感性负载，属于使用范围最宽的类别。

Q3：熔断器熔断后如何处理？

首先将开关旋至 OFF 位置并挂锁，确认电路无电后打开箱门，更换同规格、同型号的熔断体，排查并消除故障原因后，方可重新合闸送电。切勿用铜丝、铁丝等替代熔断体。

Q4：IP65 防护等级意味着什么？

IP65 表示"完全防尘 + 防喷水"，即粉尘无法进入箱体内部，用水枪喷射也不会造成有害影响。配合金属外壳的机械强度，产品可直接安装于户外、车间等多尘潮湿环境。

Q5：如何确定该选多大电流的规格？

按回路计算电流的 1.1~1.25 倍选择额定电流，并参考上文适配功率表。对于电机负载，还需考虑启动电流的影响；如有疑问，可联系 ONCCY 技术团队协助选型。

熔断器式隔离开关以"隔离 + 短路保护"一体化的设计、可靠的分断能力与直观的安全断点，成为光伏、储能、工业配电与电机控制领域不可或缺的基础元器件。ONCCY EAS80-EMF 系列凭借 32A–125A 全电流覆盖、AC-23A 宽使用类别、IP65 金属外壳与双重安全闭锁设计，为各类工程项目提供安全、可靠、免维护的电路保护方案。
